Дизель редукторные агрегаты и замена дизеля на судах
Конвертация дизелей ЯМЗ-236, ЯМЗ-238 и ЯМЗ-240

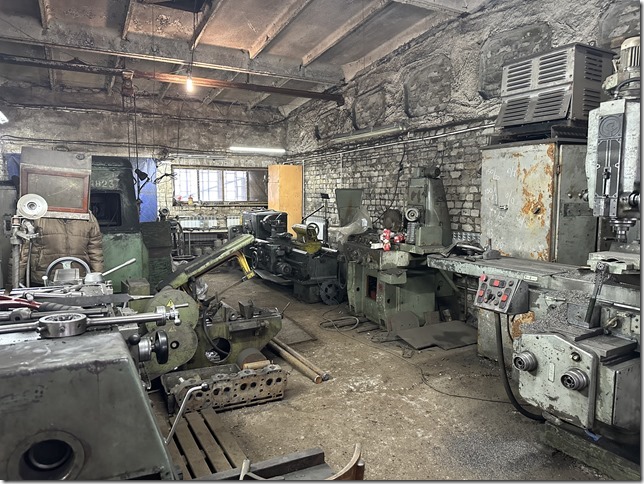

Наша производственная база располагает всем необходим для проведения процедуры конвертации двигателей.
Срок изготовления дизель-редукторного по Вашей заявке 1-3 недели. Стоит отметить, что у нас самые низкие цены на этом рынке.
По желанию заказчика продаём отдельно переходные планшайбы ЯМЗ -> редуктор 3Д6, охлаждаемые коллекторы и передние опоры двигателя ЯМЗ.
В КБ «Катерок» разработана документация на конвертацию дизелей ЯМЗ-236 турбированным мощностью 110 л. с., ЯМЗ-238 турбированным мощностью 240 л. с. и ЯМЗ-240 турбированным мощностью 300 л. с.
Дизель редукторный агрегат на базе двигателя ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/dra1s.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/dra2s.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/dra3s.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/dra4s.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/dra5s.jpg) дизель редукторный агрегат на базе ЯМЗ-236
Дизель редукторный агрегат на базе двигателя ЯМЗ-236, Вариант 2
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/IMG-20180714-WA0018.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/IMG-20180714-WA0019.jpg) дизель редукторный агрегат на базе ЯМЗ-236
![дизель редукторный агрегат на базе ЯМЗ-236 дизель редукторный агрегат на базе ЯМЗ-236](img/IMG-20180714-WA0020.jpg) дизель редукторный агрегат на базе ЯМЗ-236
Судовой дизель редукторный агрегат на базе турбированного ЯМЗ-238
![судовой дизель на базе ЯМЗ-238 судовой дизель на базе ЯМЗ-238](img/d1s.jpg) судовой дизель на базе ЯМЗ-238
![судовой дизель на базе ЯМЗ-238 судовой дизель на базе ЯМЗ-238](img/d2s.jpg) судовой дизель на базе ЯМЗ-238
![судовой дизель на базе ЯМЗ-238 судовой дизель на базе ЯМЗ-238](img/d3s.jpg) судовой дизель на базе ЯМЗ-238
Этапы реконструкции двигателя ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-01s.jpg) конвертация ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-02s.jpg) конвертация ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-03s.jpg) конвертация ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-04s.jpg) конвертация ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-05s.jpg) конвертация ЯМЗ-238
![конвертация ЯМЗ-238 конвертация ЯМЗ-238](img/reconstr-238-06s.jpg) конвертация ЯМЗ-238
Этапы реконструкции двигателя ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-240](img/reconstr-240-01s.jpg) конвертация ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-240](img/reconstr-240-02s.jpg) конвертация ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-238](img/reconstr-240-03s.jpg) конвертация ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-238](img/reconstr-240-04s.jpg) конвертация ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-238](img/reconstr-240-05s.jpg) конвертация ЯМЗ-240
![конвертация ЯМЗ-240 конвертация ЯМЗ-238](img/reconstr-240-06s.jpg) конвертация ЯМЗ-240
Замена 3Д6 на ЯМЗ-238 или ЯМЗ-236
Мы давно занимаемся заменой дизеля 3Д6 на ЯМЗ-238 или ЯМЗ-236 и 3Д12 на ЯМЗ-240. Первый двигатель мы заменили 20 лет назад. В настоящий момент эксплуатируется около 60 судов с заменёнными двигателями.
В скором времени мы разместим фотографии этапов замены дизеля, а также подробно расскажем о преимуществах, которые даёт такая замена.
Мы готовы предоставить Вам усовершенствованный дизель ЯМЗ-238, 236, 400, сочленённый с редуктором от 3Д6, 3Д12. Все изменения сделаны согласно требованиям Речного Регистра.
Бригада готова выехать в Ваш регион и в течение недели произвести замену.
Соединение ЯМЗ-238 со старым барнаульским редуктором
![соедингение дизеля с редуктором соедингение дизеля с редуктором](img/238oldreduct-01s.jpg) соедингение дизеля с редуктором
![соедингение дизеля с редуктором соедингение дизеля с редуктором](img/238oldreduct-02s.jpg) соедингение дизеля с редуктором
Новый барнуальский редкутор, приспособленный под ЯМЗ-238
![редкутор для ЯМЗ-238 редкутор для ЯМЗ-238](img/238newreduct-01s.jpg) редкутор для ЯМЗ-238
![редкутор для ЯМЗ-238 редкутор для ЯМЗ-238](img/238newreduct-02s.jpg) редкутор для ЯМЗ-238
Перечень механических работ по замене ЗД6 на конвертируемый ЯМЗ-328/236
- Покупка двигателя
- Разгрузка, транспротировка и складирование ДВС на территории
- Проверка на комплектность и измерение посадочных размеров
- Снятие маховика
- Доработка и установка маховика
- Изготовление прецензионных спец. болтов
- Изготовление чертежей по сопряжению двигателя и реверс-редуктора (сертифицированных речным регистром)
- Изготовление переходных план-шайб
- Установка переходных план-шайб
- Зачистка машинного отделения
- Демонтаж главного двигателя
- Крановые работы по удалению из машинного отделения главного двигателя
- Крановые работы по установке главного двигателя
- Соединение ДВС с редуктором
- Изготовление и установка передней опоры двигателя
- Установка на раму ДВС с редуктором
- Установка дополнительной помпы (забортной воды) и изготовление шкивов
- Демонтаж существующих выхлопных коллекторов
- Изготовление охлаждаемых выхлопных коллекторов
- Монтаж охлаждаемых выхлопных коллекторов
- Изготовление и монтаж фундамента под главный двигатель
- Диагностика валовой линии
- Изготовление деталей системы охлаждения
- Монтаж деталей системы охлаждения
- Изготовление деталей системы риверсирования
- Установка системы риверсирования на новое место
- Демонтаж системы управления теплоходом
- Изготовление деталей систем управления т/х
- Установка системы управления т/х на новое место
- Изготовление деталей управления основным двигателем
- Монтаж систем управления основным двигателем на новое место
- Подготовительные работы перед запуском
- Ходовые испытания
- Сдача т/х заказчику
Материалы
- Электроды
- Пропан
- Кислород
- Металлический профиль
- Металлический лист
- Подушки
- Дюриты
- Графитовая смыка
- Сальниковая набивка
- Метис
- Хомуты
- Помпа заборной воды
Судовой дизель на базе двигателя ЯМЗ-238T
В ССЗ Десант произведена очередная конвертация ЯМЗ-238Т в дизель редукторный агрегат для судна Костромич.
![судовой дизель на базе ЯМЗ-238T судовой дизель на базе ЯМЗ-238T](img/1s.jpg) судовой дизель на базе ЯМЗ-238T
![судовой дизель на базе ЯМЗ-238T судовой дизель на базе ЯМЗ-238T](img/2s.jpg) судовой дизель на базе ЯМЗ-238T
![судовой дизель на базе ЯМЗ-238T судовой дизель на базе ЯМЗ-238T](img/3s.jpg) судовой дизель на базе ЯМЗ-238T
|
